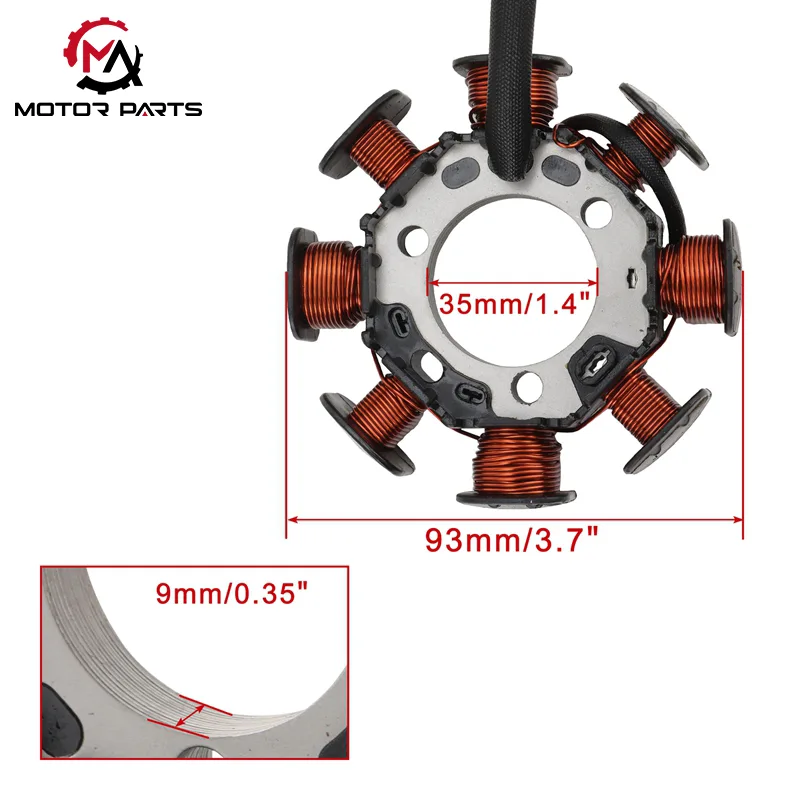

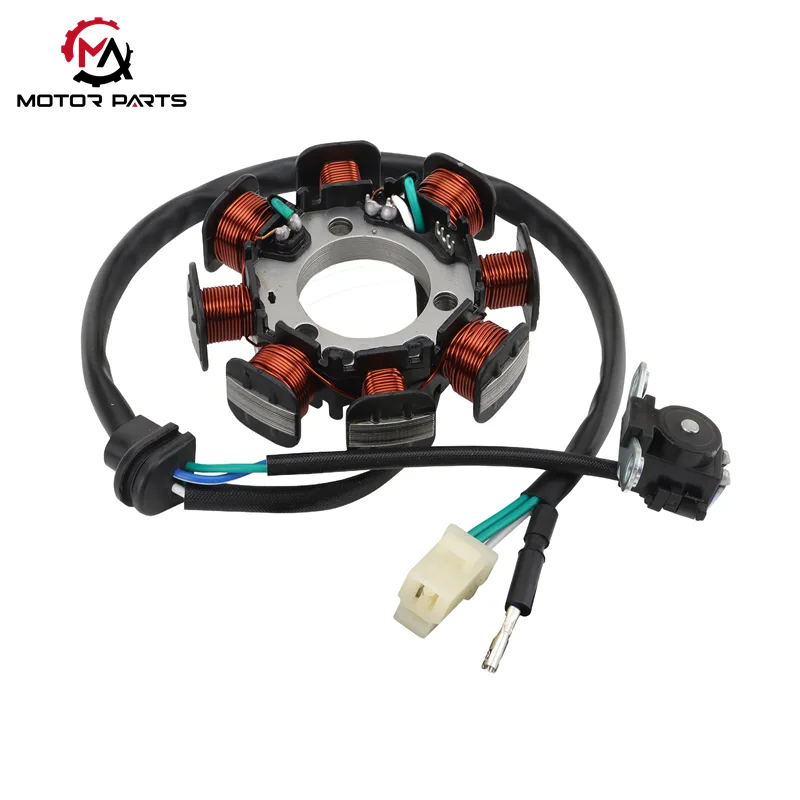

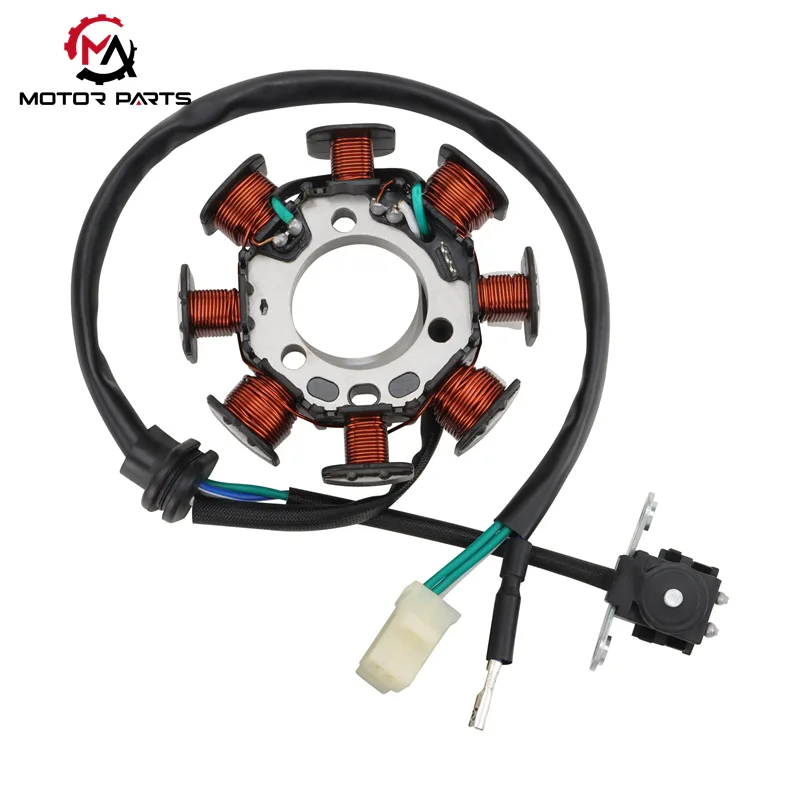

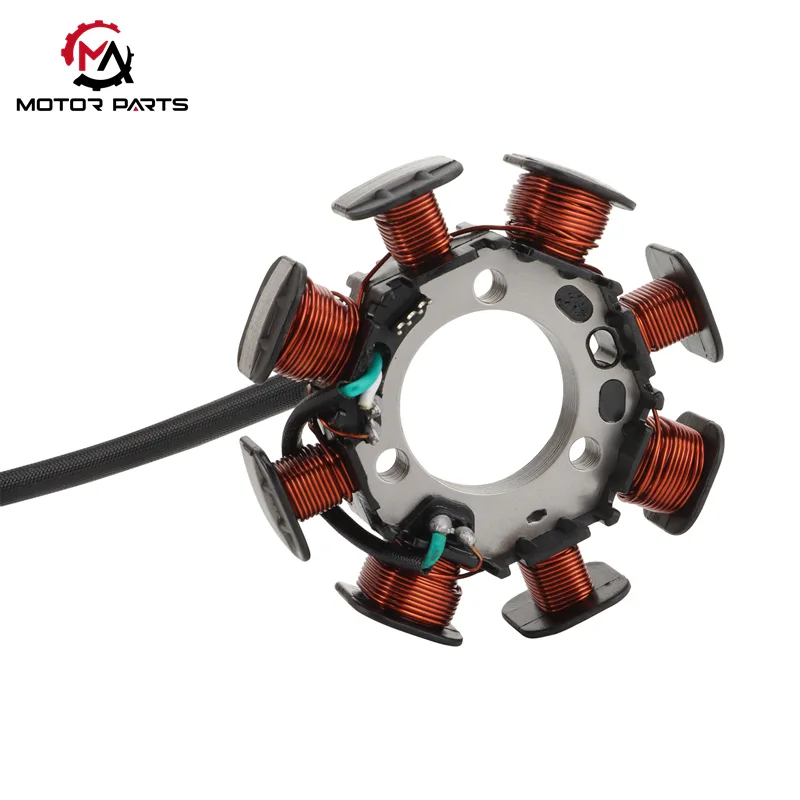

CRF150F Motorrad-Magnetspule

Die Motorrad-Magnetspule CRF150F ist ein klassisches Offroad-Einstiegsmotorrad und ihre einphasige 8-polige Magnetspule dient als Kern des Antriebssystems des Fahrzeugs. Dieses von Max Trading hergestellte Präzisionsbauteil ist nicht nur die Energiequelle für das gesamte elektrische System des Motorrads, sondern auch ein wichtiger Garant für den stabilen Betrieb des Fahrzeugs unter rauen Geländebedingungen. Es wurde entwickelt, um den hohen Ansprüchen von Offroad-Enthusiasten an Haltbarkeit und Leistung gerecht zu werden, und verfügt über zuverlässige wasser-, staubdichte und verschleißfeste Eigenschaften.

1. Strukturzusammensetzung

Die Magnetspule besteht aus drei Kernmodulen: Statorspulenbaugruppe, Rotormagnetstahlkomponente und Anschlussmodul, jeweils mit strenger Materialauswahl und strukturellem Design.

2. Funktionsprinzip

Der Betrieb der Motorrad-Magnetspule CRF150F basiert auf dem Faradayschen Gesetz der elektromagnetischen Induktion. Wenn der Motor läuft, treibt die Kurbelwelle den Rotormagneten so an, dass er sich mit hoher Geschwindigkeit dreht und ein dynamisches magnetisches Wechselfeld erzeugt. Die Statorspulengruppe schneidet die magnetischen Feldlinien, um Wechselstrom zu erzeugen, der dann an die Zünd-, Lade- und Zeitsteuerungssysteme weitergeleitet wird, um die koordinierte Arbeit der elektrischen Komponenten des Motorrads zu gewährleisten.

2.1 Funktionsprinzip des Zündsystems

Prinzip der Spannungsverstärkung: Die Zündspule fungiert als Aufwärtstransformator. Es nutzt das Windungsverhältnis der Primärspule (normalerweise ≥ 1:100), um den vom Magnetzünder ausgegebenen Niederspannungs-Wechselstrom in einen sofortigen Hochspannungsstrom von über 20.000 V umzuwandeln.

Zündsteuerungsprozess: Der Hochspannungsstrom wird zum CDI-Zünder (Capacitor Discharge Ignition) übertragen, wo er vom Energiespeicherkondensator gespeichert und dann zur Freisetzung ausgelöst wird.

Verbrennungsgarantie: Der Zünder steuert die Zündkerze genau, um am Ende des Kompressionshubs des Motors starke Zündfunken zu erzeugen, die eine vollständige Verbrennung des Kraftstoffgemisches gewährleisten und ausreichend Leistung für das Motorrad bereitstellen.

2.2 Funktionsprinzip des Lade- und Stromversorgungssystems

AC/DC-Umwandlung: Die von der Ladespule ausgegebene AC-Wellenform ist komplex und muss über einen Gleichrichterregler in Gleichstrom umgewandelt werden. Moderne Gleichrichter verwenden Vollweg-Brückengleichrichterschaltungen, kombiniert mit Filterkondensatoren und Glättungsschaltungen.

Stabiler Spannungsausgang: Der umgewandelte pulsierende Gleichstrom wird in einen stabilen 12-V-Ausgang optimiert, der zwei Kernfunktionen realisieren kann:

Bietet eine konstante Spannung und strombegrenzende Ladung für 12-V-Blei-Säure-/Lithium-Akkus;

Versorgen Sie elektrische Bordgeräte wie Scheinwerfer (35 W–55 W), Rücklichter und Instrumentenhintergrundbeleuchtung mit Dauerstrom.

2.3 Funktionsprinzip des Zündzeitpunktsystems

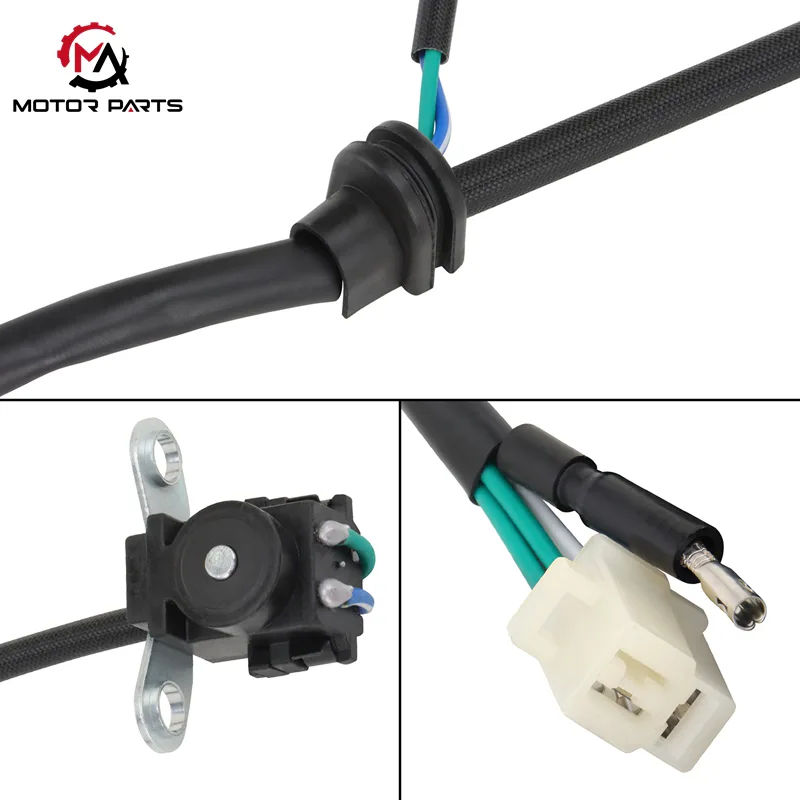

Signalerfassung: Die Triggerspule fungiert als „Zeitregler“ des Magnetzünders. Es erkennt die speziellen Vorsprünge oder Schlitze am Rotor und wandelt die magnetische Flussänderung in elektrische Signale um (realisiert durch Hall-Sensoren oder elektromagnetische Induktionsprinzipien).

Zeitsteuerung: Nach der Wellenformung steuert das elektrische Signal genau den Auslösezeitpunkt des Zünders. Beim Viertaktmotor CRF150F wird das Auslösesignal normalerweise gesendet, wenn der Kurbelwellenwinkel 18°–22° beträgt, bevor der Kolben den oberen Totpunkt (BTDC) erreicht. Dieses Timing gewährleistet die optimale Abstimmung zwischen Zündenergie und Kolbenbewegung und maximiert so die Motoreffizienz und Leistungsabgabe.

3. Kernvorteile für Offroad-Szenarien

Anpassungsfähigkeit an raue Umgebungen: Wasserdicht und staubdicht nach IP65, ölbeständiger und verschleißfester Kabelbaum, meistert schlammige, staubige und holprige Geländebedingungen.

Stabile Leistungsabgabe: Das hochpräzise Magnetfelddesign und das Gleichrichter-Reglersystem sorgen für eine stabile 12-V-Stromversorgung und vermeiden den Ausfall elektrischer Komponenten aufgrund von Spannungsschwankungen.

Präziser Zündzeitpunkt: Die Zusammenarbeit zwischen der Triggerspule und der Rotorpositionierungsstruktur sorgt für einen genauen Zündzeitpunkt, verbessert die Effizienz der Kraftstoffverbrennung und reduziert den Leistungsverlust.

Dieses modulare integrierte Design integriert herkömmliche unabhängige Zünd-, Lade- und Auslöseeinheiten durch die gemeinsame Nutzung des Statorkerns und des Rotormagnetfelds. Im Vergleich zur geteilten Struktur werden mehr als 30 % der Verbindungsleitungen reduziert, wodurch die Wahrscheinlichkeit von Ausfällen durch lose oder feuchte Leitungen in holprigen Geländeumgebungen erheblich verringert wird. Gleichzeitig verbessert es die Effizienz der Stromerzeugung um 15–20 % und bietet so eine Leistungsgarantie für einen zuverlässigen Betrieb unter extremen Straßenbedingungen.

Produktparameter:

Max Trading ist schon immer mit der Zeit gegangen

Dem Trend der Motorradelektrifizierung und -intelligenz folgend, hat die Motorrad-Magnetspule CRF150F von Max Trading technologische Innovationen erreicht: Einige Modelle sind mit intelligenten Spannungsstabilitäts-Kontrollchips und Fehlerwarnmodulen ausgestattet. Durch dynamische Echtzeitüberwachungssysteme erfassen sie anormale Arbeitsbedingungen wie Spulenüberlastung und Überhitzung genau, lösen innerhalb von Millisekunden aktive Schutzmechanismen aus, isolieren effektiv die Fehlerleitung und schützen umfassend die Sicherheit des elektrischen Systems des Fahrzeugs. Mittlerweile passt es dank seines herausragenden Kompatibilitätsdesigns perfekt in das elektronische Kraftstoffeinspritzsystem (EFI) und das intelligente Armaturenbrett von Motorrädern und bietet stabile und zuverlässige Stromversorgungslösungen für Fahrzeuge mit neuer Energie und intelligente High-End-Motorräder und wird zur bevorzugten Komponente für intelligente Aufrüstungen in der Branche.
