Max Trading hält mit der Entwicklung der Zeit Schritt und erneuert und verbessert ständig das System der Motorrad-Kurbelverbindung. Als chinesischer Lieferant von Motorradkurbelwellen, Pleuelstangen und anderen Produkten verfügt Max Trading über einzigartige Einblicke in Verbindungssysteme für Motorradkurbelwellen.
Das Kurbelverbindungssystem spielt eine Rolle als „Leistungswandler“ im Motorradmotorsystem, hauptsächlich durch die Verbesserung der Mechanik, um den während des Betriebs erzeugten Trägheitskräften und Vibrationen entgegenzuwirken und eine gleichmäßige und zuverlässige Leistungsabgabe zu gewährleisten. Ebenso wichtig sind Unterstützung und Gleichgewicht als Hilfsfunktionen.

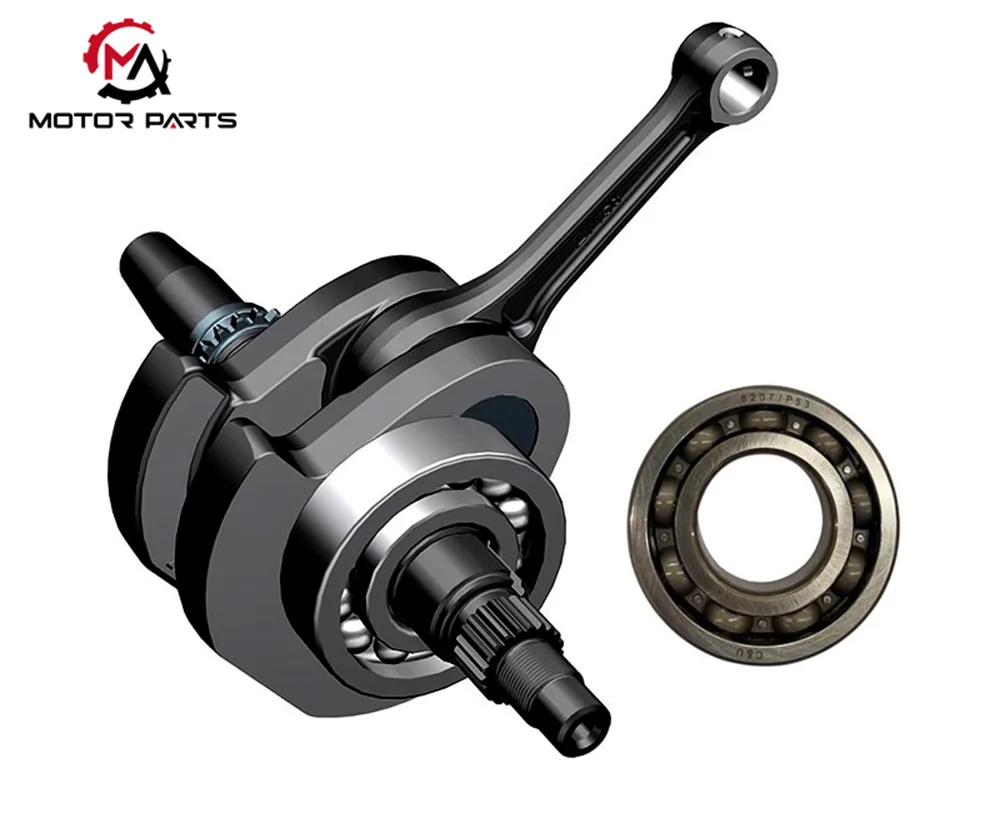

Das Kurbel-Pleuelsystem für Motorräder besteht aus drei Hauptkomponenten: der Kurbelbaugruppe, der Pleuelbaugruppe und dem Hilfsgerät. ImKurbelwellenbaugruppeDie Kurbelwelle, der Kurbelwellenzapfen und der Ausgleichsblock sind die Hauptkomponenten, die das System drehen. Das vordere und hintere Ende der Motorradkurbelwelle ist durch hochpräzise Wälzlager oder Gleitlager starr auf dem Lagersitz des Motorgehäuses abgestützt und sorgt so für Stabilität bei der Rotation.

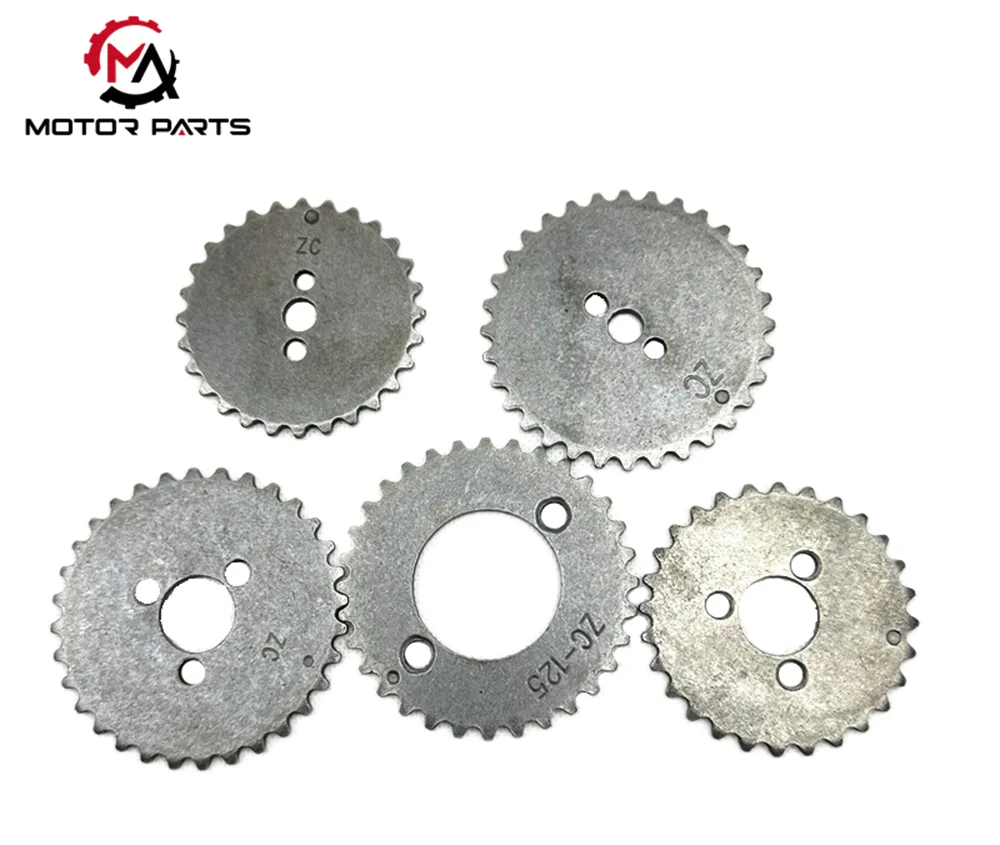

The front end of the motorcycle crankshaft is usually equipped with Timing-Zahnräder(Steuerung des Ventiltriebs) oder Kupplungen (Übertragung von Kraft an das Übertragungssystem) über Schlüsselverbindungen oder Flanschstrukturen, während das hintere Ende mit einem Schwungrad (Speicherung kinetischer Energie, Stabilisierung der Geschwindigkeit) oder einem Magnetmotor (Bereitstellung von Zündenergie) ausgestattet ist.
Die beidseitig symmetrisch verteilten Kurbelarme des Motorrads sind durch Kurbelzapfen starr zu einem Gesamtrahmen verbunden, der die entscheidende Struktur zur Drehmomentübertragung darstellt. Um die während des Rotationsprozesses erzeugten Zentrifugalkräfte zu beseitigen, muss das Gegengewicht am Kurbelarm des Motorrads einer strengen dynamischen Gleichgewichtskalibrierung mit einer Genauigkeit von ± 1 g · cm unterzogen werden, die effektiv mehr als 90 % der Rotationsträgheitskraft entgegenwirken und die Gesamtvibration der Maschine erheblich reduzieren kann. Das große Pleuelende des Motorrads ist durch eine Profilstruktur flexibel mit dem Kurbelzapfen verbunden, und im Inneren sind verschleißfeste Lagerschalen eingebettet, um ein Gleitreibungspaar zu bilden, das periodischen Stoßbelastungen standhält; Das kleine Ende der Motorrad-Pleuelstange ist über einen Kolbenbolzen mit dem Kolben verbunden, wobei eine vollständig schwimmende oder halbschwimmende Verbindungskonstruktion verwendet wird, um ein flexibles Schwingen des Kolbens während der Hin- und Herbewegung zu gewährleisten. Der Pleuelkörper besteht aus hochfestem Schmiedestahl mit I-förmigem oder kastenförmigem Querschnitt, der für ausreichende Strukturfestigkeit sorgt und das Gewicht weitestgehend minimiert. Bei der Kraftübertragung kann der lineare Schub des Motorradkolbens effizient in das Drehmoment der Kurbelwelle umgewandelt werden. Die Hilfseinrichtungen wie Lager, Wellendichtringe und Schmierkanäle sind wichtige Stützen, um den langfristig zuverlässigen Betrieb der Anlage sicherzustellen. Die Lagerschale des Motorrads besteht aus hochverschleißfesten Legierungsmaterialien (z. B. Babbitt-Legierung und Kupfer-Blei-Legierung), und der Reibungsverlust zwischen dem Kurbelzapfen und dem großen Ende der Pleuelstange wird durch Ölfilmschmierung reduziert; Die Motorrad-Öldichtung wird an der Verbindung zwischen dem vorderen und hinteren Ende der Kurbelwelle und dem Gehäuse installiert, wodurch das Austreten von Schmieröl wirksam verhindert und Staub und Verunreinigungen von außen isoliert werden können. Die Schmierkanäle in der gesamten Kurbelwelle sind mit dem Hauptölkanal des Motorradmotors verbunden, der verschiedene Wellenhälse und Lagerteile präzise mit Druckschmieröl versorgen kann, wodurch ein kontinuierlicher Kühl- und Schmierschutz entsteht und die Lebensdauer des Systems erheblich verlängert wird.
Die Kernfunktion des Kurbelpleuelsystems beruht auf der präzisen gegenseitigen Umwandlung von Linearbewegung und Rotationsbewegung. Wenn die Zündkerze des Motorradmotors die Zündung auslöst, erzeugt das Hochdruckgas (Spitzendruck kann 8-12 MPa erreichen), das durch die sofortige Detonation des Kraftstoffgemisches erzeugt wird, einen starken Schub und treibt den Motorradkolben an, um eine hin- und hergehende lineare Bewegung entlang der Zylinderachse auszuführen. Diese Kraft wird über den Kolbenbolzen auf das kleine Ende der Pleuelstange des Motorrads und dann über den Pleuelkörper auf das große Ende der Pleuelstange übertragen, wodurch letztendlich der Kurbelzapfen dazu angetrieben wird, sich um die Mitte der Kurbelwelle zu drehen, was zu einer kontinuierlichen Drehmomentabgabe von der Kurbelwelle führt, um den mechanischen Betrieb anzutreiben. Während des Ansaug-, Verdichtungs- und Auslassvorgangs dreht sich die Kurbelwelle über die Pleuelstange und treibt dann den Kolben an, um die entsprechende Hin- und Herbewegung auszuführen, wodurch ein vollständiger Arbeitszyklus entsteht. Bei diesem Prozess der Bewegungsumwandlung entstehen verschiedene Kräfte wie Trägheitskraft, Zentrifugalkraft und Gasdruck, die eine sehr hohe strukturelle Festigkeit des Systems erfordern. Die Motorradkurbelwelle ist der Hauptbestandteil des Verbindungssystems. Abhängig von der Anzahl der Zylinder im Motorradmotor kann die Kurbelwelle in Einzylinder-Kurbelwelle, Zweizylinder-Kurbelwelle und Mehrzylinder-Kurbelwelle unterteilt werden. Die Einzylinder-Kurbelwellenstruktur ist einfach und enthält nur zwei linke und rechte Kurbelarme und einen Kurbelzapfen, mit einer kompakten Gesamtstruktur und einem geringeren Gewicht; Die Zylinderkurbelwelle ist basierend auf der Anordnung der Motorradzylinder mit unterschiedlichen Kurbelwinkeln ausgelegt, um die Leistungsabgabe auszugleichen. Die Mehrzylinder-Kurbelwelle ist mit einem radialen Ausgleichsblock ausgestattet, der umgekehrt zum Pleuelzapfen angeordnet ist, um Trägheitskräfte auszugleichen und Schwingungen zu unterdrücken. Die Motorradkurbelwelle ist aus legiertem 42CrMo-Stahl geschmiedet und wird einer Wärmebehandlung unterzogen, um ausreichende Festigkeit und Verschleißfestigkeit zu gewährleisten. Moderne Kurbelwellen für Motorradmotoren verfügen über eine Hohlstrukturkonstruktion, wodurch das Trägheitsmoment um 15 % reduziert und die Geschwindigkeit durch ein Schwungrad aus Kohlefaser erhöht wird.

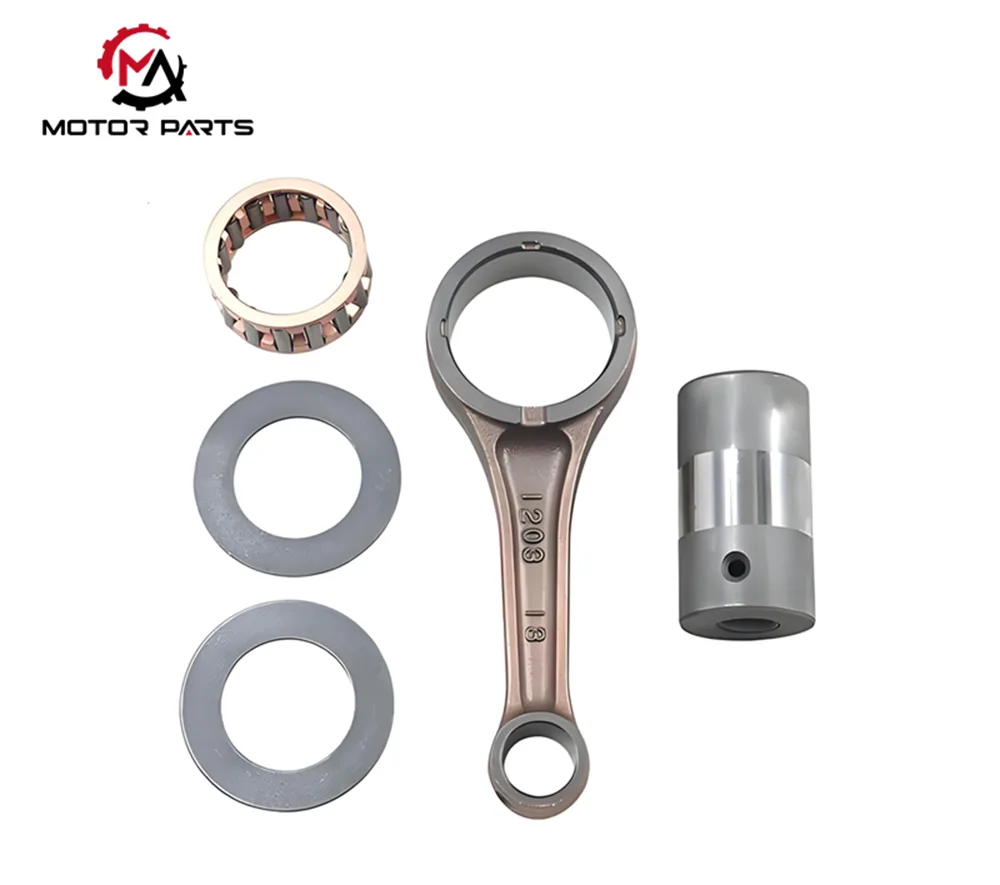

Die Pleuelstange muss bei einer Hin- und Herbewegung mit hoher Geschwindigkeit eine enorme Kraft übertragen. Der Pleuelkörper besteht aus Chrom-Molybdän-Stahl mit einem I-förmigen Querschnitt, der das Gewicht so weit wie möglich reduziert und gleichzeitig Festigkeit gewährleistet. Die geteilte Struktur des Pleuelstangenendes ist für eine einfache Installation und Wartung mit Lagerschalen aus Kupfer-Blei-Legierung kombiniert. Die Gelenkfläche des Motorrads verwendet Positionierungsstifte oder -bolzen, um eine präzise Montage zu gewährleisten. Das Pleuellager verfügt über dünnwandige Lagerschalen und die Innenfläche ist mit einer verschleißfesten Legierungsschicht besprüht, die den Reibungsverlust reduziert und die Widerstandsfähigkeit gegen Stöße verbessert. Balance-Technologie, als Hilfsfunktion derKurbelverbindungist der Schlüssel zum reibungslosen Betrieb des Energiesystems. Einzylinder-Motorradmotoren unterliegen starken Vibrationen und Leistungsschwankungen, die zu einem unvollständigen Gleichgewicht führen. Oftmals werden Ausgleichsblöcke an der Kurbelwelle montiert oder es kommt ein externer Ausgleichswellenmechanismus zum Einsatz. Die Ausgleichswelle ist über Zahnräder mit der Kurbelwelle verbunden und dreht sich in entgegengesetzte Richtungen, um Trägheitskräften entgegenzuwirken und so die Motorvibrationen deutlich zu reduzieren. Mehrzylinder-Motorradmotoren wirken einigen Trägheitskräften entgegen, indem sie sie symmetrisch anordnen. Beispielsweise verwenden Reihenzweizylindermotoren häufig Kurbelphasen mit 360° oder 180°, während V-förmige Zweizylindermotoren häufig eine 90°-Winkelkonstruktion verwenden.
Die Technologie des Kurbelverbindungssystems mit variablem Verdichtungsverhältnis von Max Trading optimiert das Verdichtungsverhältnis unter verschiedenen Arbeitsbedingungen, indem der Abstand zwischen dem Kurbelzapfen und der Kurbelwellenmitte verändert wird. Durch den Einsatz leichter Materialien wird die träge Masse des Systems deutlich reduziert, die Motorgeschwindigkeit und das Ansprechverhalten werden verändert; Präzisionsbearbeitungstechnologie gewährleistet die Maßhaltigkeit und Oberflächenqualität von Bauteilen und reduziert den mechanischen Verschleiß. Max Trading stellt Motorradbegeisterten das Funktionsprinzip und die strukturellen Eigenschaften des Kurbelverbindungssystems vor, was dazu beiträgt, unser Verständnis des Funktionsmechanismus von Motorradmotoren zu vertiefen und professionelle Anleitung für die Wartung und Modifikation des Motors zu geben. Lassen Sie uns gemeinsam den Spaß am Motorradfahren wissenschaftlicher genießen.
