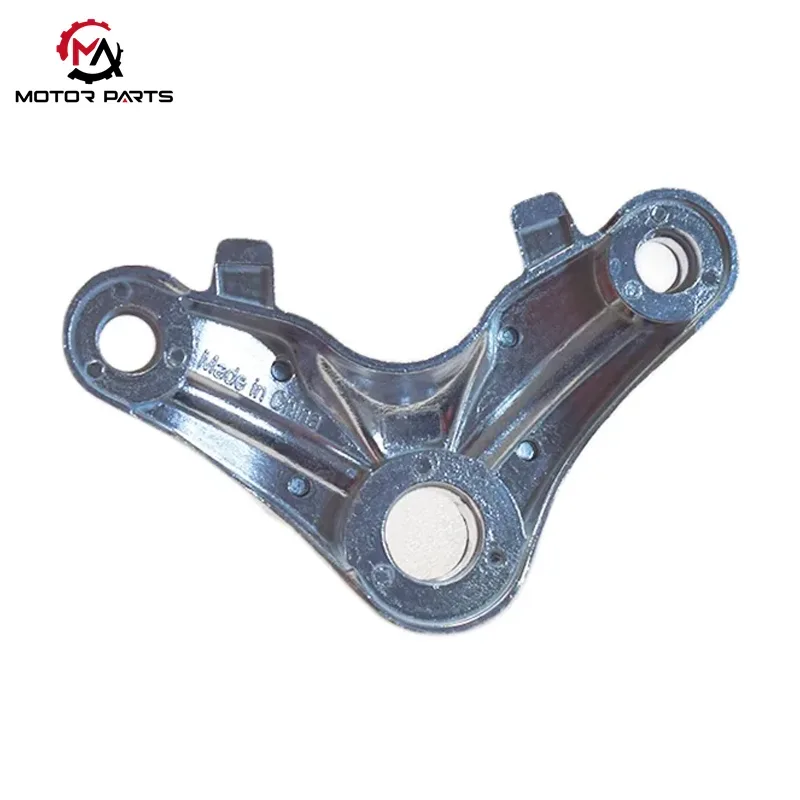

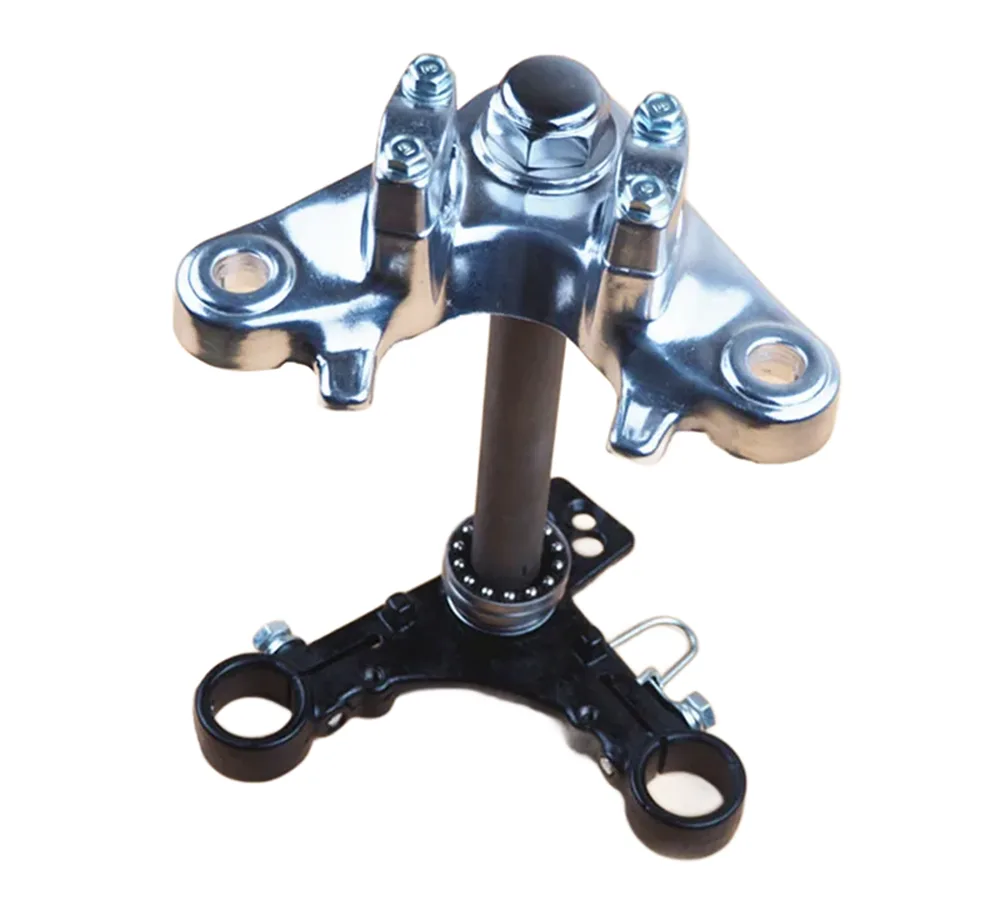

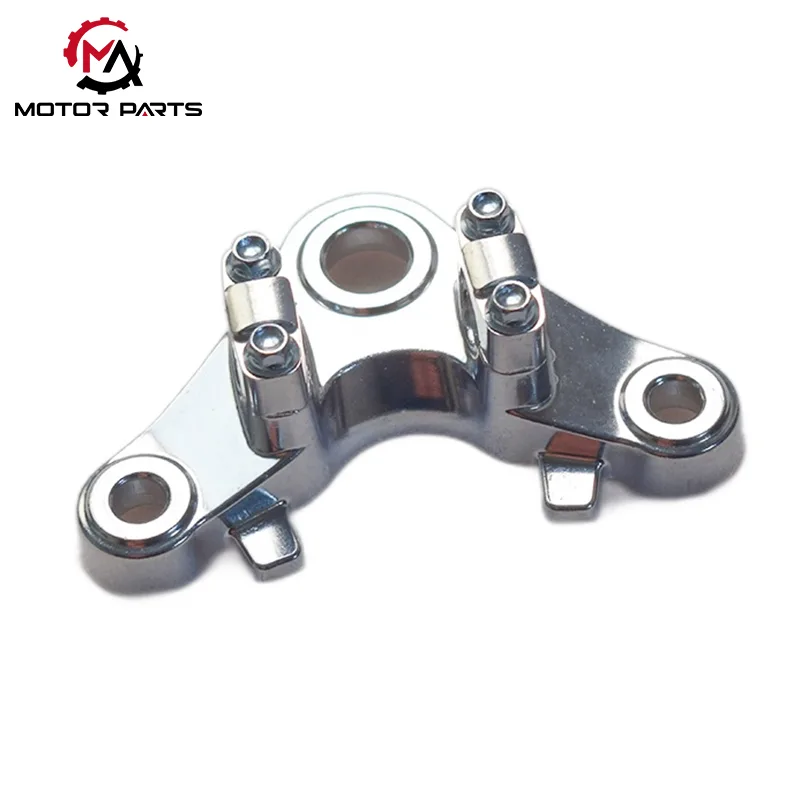

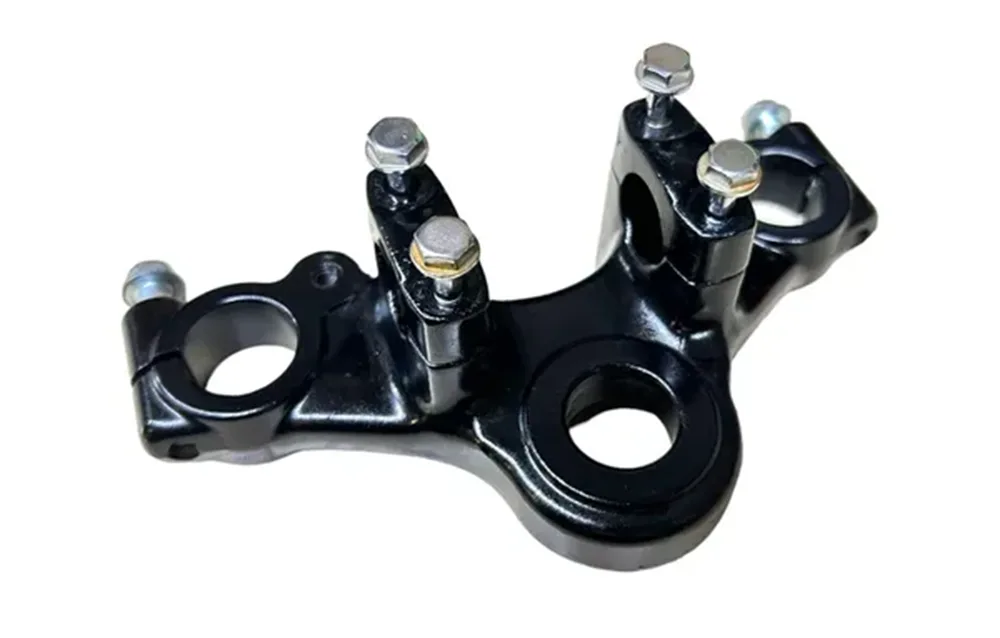

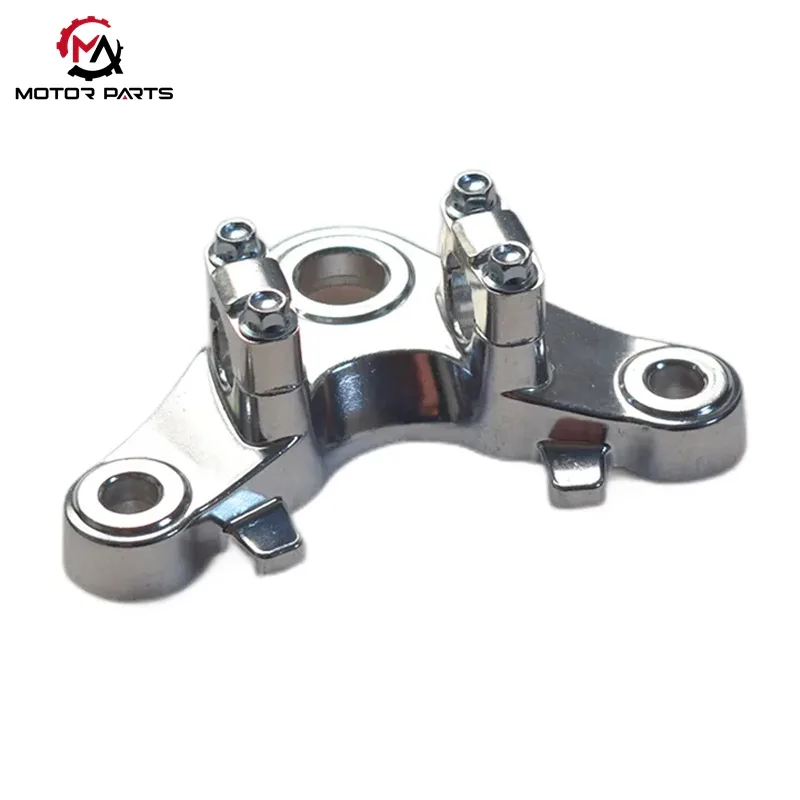

Obere Verbindungsplatte für Honda CG125 Motorrad

Max Trading ist auf die Forschung und Entwicklung sowie die Lieferung von Strukturkomponenten für Motorräder spezialisiert. Unsere obere Verbindungsplatte für das Honda CG125-Motorrad, eine zentrale tragende und lenkende Komponente, die die CG125-Gabel, die Stoßdämpfer und den Rahmen verbindet, wurde einer technischen Optimierung in vier Dimensionen unterzogen: Strukturmechanik, Materialverarbeitung, Installationskompatibilität und langfristige Haltbarkeit. Diese obere Verbindungsplatte verfügt über eine branchenübliche Bumerangform und ein dreieckiges Dreipunkt-Lochlayout, kombiniert mit einem zonierten Dickendesign, integrierten Verstärkungsrippen und einem bogenförmigen, gewichtsreduzierenden Hohlraum. Es wird sowohl eine hohe Festigkeit als auch eine leichte Bauweise erreicht. Mehrere Korrosionsschutzbehandlungen, darunter Elektrophorese, Pulverbeschichtung und Verzinkung, gewährleisten die langfristige Anpassungsfähigkeit an regnerische, schlammige und holprige Umgebungen.

Die obere Motorrad-Verbindungsplatte Honda CG125 ist mit mittleren Sitzrohrdurchmessern von 22–28 mm, Stoßdämpferlochabständen von 130–150 mm und M10/M12-Universalschrauben kompatibel. Normale Benutzer können es mit Standardwerkzeugen leicht zerlegen und austauschen. Es sorgt für ein stabiles Handling bei niedriger Geschwindigkeit, um ein Abrutschen der Hand zu verhindern, und verbessert außerdem die Stabilität des Lenkers bei hohen Geschwindigkeiten, wodurch sowohl anfängerfreundliche Funktionen als auch die Anforderungen erfahrener Fahrer an die Fahrzeugstabilität erfüllt werden.

Tragwerksplanung und Spannungsanalyse: Eine ausführliche Erklärung

I. Gesamtstrukturelles Layout-Design

Im Frontendsystem des CG125-Motorrads ist die obere Verbindungsplatte die zentrale tragende Komponente, die Vordergabel, Stoßdämpfer und Rahmen verbindet. Die obere Verbindungsplatte des Motorrads Honda CG125 übernimmt das branchenübliche Strukturdesign „Bumerang-Form“ und sorgt durch die wissenschaftlich konzipierte Lochplatzierung für eine stabile Lastverteilung und präzise Lenkkontrolle.

Dreipunkt-Lochanordnung

Zentrales Loch: Befestigungsloch für das Lenkrohr der Vordergabel, ca. 25 mm Durchmesser

Linke und rechte Löcher: Befestigungslöcher für den vorderen Stoßdämpfer, seitlicher Abstand 130–150 mm

Merkmale der Spannungsstruktur

Drei Punkte bilden eine stabile Dreiecksstruktur

Lenkkraft und Stoßdämpferaufprallkraft werden gleichmäßig auf den Rahmen übertragen

Reduziert wirksam die lokale Spannungskonzentration und verbessert die allgemeine Strukturstabilität

Diese Struktur eignet sich besonders für Pendlermotorräder wie die CG125 und sorgt für ein stabiles Fahrverhalten auf Stadtstraßen und bei schwierigen Straßenbedingungen.

II. Plattendicke und mechanisches Optimierungsdesign

Um Festigkeits- und Leichtbauanforderungen in Einklang zu bringen, verfügt die obere Verbindungsplatte über ein differenziertes Strukturdesign in verschiedenen Bereichen:

Verdickter tragender Kernbereich

Dicke des zentralen Bereichs: 8–12 mm

Trägt die Hauptlenk- und Vertikallasten

Verdünnter Randbereich

Kantenstärke auf 5–8 mm kontrolliert

Reduziert das Gesamtgewicht bei gleichzeitiger Beibehaltung der Steifigkeit

Dieses unterteilte Dickendesign stellt sicher, dass die Struktur auch bei intensiver Nutzung eine gute Ermüdungsbeständigkeit beibehält.

III. Leichtes und verstärktes Strukturdesign

An der unteren Struktur der oberen Verbindungsplatte für Motorräder Honda CG125 wird die Leistung durch geometrische Optimierung weiter verbessert:

Integrierte Verstärkungsrippen

Verbessert die Biege- und Torsionsfestigkeit

Verbessert die allgemeine Schlagfestigkeit

Bogenförmige, gewichtsreduzierende Hohlräume

Gewichtsreduzierung in unkritischen Belastungsbereichen

Reduzierung des Gesamtgewichts um ca. 30 % im Vergleich zu einer reinen Massivkonstruktion

Reduziert das Bruchrisiko und verbessert die langfristige Zuverlässigkeit

Materialien und Herstellungsprozess

1. Mainstream-Materialauswahloptionen

Bei den Motorrädern der CG125-Serie werden für die obere Verbindungsplatte verschiedene ausgereifte Materiallösungen in verschiedenen Märkten und Versionen verwendet, um Kosten-, Festigkeits- und Haltbarkeitsanforderungen in Einklang zu bringen.

Kaltgewalztes Stahlblech (Mainstream-Lösung)

Frühe Honda-Originalteile sowie inländische Marken wie Zongshen und Lifan verwendeten häufig kaltgewalzte Stanz- und Umformverfahren für Stahlbleche.

Kontrollierbare Kosten, geeignet für die Massenproduktion

Hoher Widerstand gegen plastische Verformung, geeignet für die Aufnahme von Längslasten

Sehr gut geeignet für den langfristigen, hochfrequenten Einsatz in Pendlermotorrädern

ADC12-Aluminiumlegierung (leichte Lösung)

Einige Exportversionen (z. B. die in Brasilien hergestellten Euro-III-Emissionsmodelle) verwenden die durch Druckguss geformte ADC12-Aluminiumlegierung:

Gesamtgewicht um ca. 25 % reduziert

Verbessert effektiv die Lenkflexibilität nach Upgrades der Vordergabel

Eher geeignet für modifizierte oder High-End-Modelle, bei denen die Fahrleistung im Vordergrund steht

2. Oberflächenbehandlung und Korrosionsschutzprozess

Für unterschiedliche Betriebsumgebungen verfügt die obere Verbindungsplatte über mehrere Oberflächenschutzdesigns:

Elektrophoretische Beschichtung + schwarze Pulverbeschichtung (doppelter Schutz)

Gemeinsame Lösung für inländische Modelle

Die dichte Beschichtungsstruktur schützt effektiv vor Regen, Schlamm und Sanderosion

Zeigt eine hervorragende Korrosionsbeständigkeit in feuchten, regnerischen und staubigen Umgebungen in südlichen Regionen

Verzinkungsprozess (ursprüngliche werkseitig verbesserte Lösung)

Die Original-Verbindungsplatten von Honda verfügen auf dieser Basis über eine Verzinkungsbehandlung

Hat strenge Salzsprühtests bestanden und weist eine Korrosionsbeständigkeit von über 500 Stunden auf

Verzögert die Metallalterung auch bei längerem Abstellen im Freien deutlich

Funktionsanpassung

Die zentrale Riser-Öffnung deckt den Bereich von 22–28 mm ab und ist mit verschiedenen Marken von Vorderradgabel-Risern kompatibel (z. B. originale 25-mm-Riser und modifizierte 28 mm dicke Riser); Das Installationsloch hat einen Durchmesser von 10–12 mm und ist mit M10/M12-Universalschrauben kompatibel, was den Austausch von Teilen während der Wartung erleichtert und die Wartungskosten für Benutzer senkt.

Die Riser-Länge ist mit Präzisionsspezifikationen von 80–110 mm ausgelegt und passt ideal zum Neigungswinkel der oberen Verbindungsplatte des Motorrads Honda CG125 von ca. 26° nach vorne. Durch strenge technische Mechanikberechnungen wird ein präzises Gleichgewicht des Lenkrücklaufdrehmoments erreicht. Dieses Design vermeidet effektiv das Phänomen des „Händeschlagens“ beim Fahren mit niedrigen Geschwindigkeiten und die versteckte Gefahr des „schwebenden Griffs“ beim Fahren mit hohen Geschwindigkeiten. Es kann Anfängern ein angenehmes Fahrerlebnis bieten und die strengen Anforderungen erfahrener Fahrer an die Fahrzeugstabilität erfüllen.

Die Platine hat keine komplexe gekrümmte Oberflächenstruktur, sondern eine flache Oberfläche und reservierten Platz für die Schraubenschlüsselbetätigung. Dank der standardisierten Lochanordnung können normale Benutzer die Demontage und den Austausch mithilfe von Steckwerkzeugen durchführen, ohne dass spezielle Geräte erforderlich sind.

Produktparameter:

Max Trading Marktlayout und Kundenservice

1.Deep-Anbaustrategie für Kernmärkte

Bildung eines Marktmusters aus „bipolarem Wachstum und globaler Abdeckung“:

Hauptwachstumsmärkte: Südostasien (Vietnam, Indonesien) mit einer jährlichen Auftragswachstumsrate von über 40 %, Schwerpunkt auf CG125-Nahverkehrsfahrzeugzubehör, wobei auf die Stützpunkte lokaler Fahrzeughersteller im Ausland zurückgegriffen wird, um eine Zusammenarbeit in der Lieferkette zu erreichen; Der südamerikanische Markt konzentriert sich auf Offroad-Motorradteile und verzeichnete im Jahr 2024 einen Anstieg des Bestellvolumens um 25 % gegenüber dem Vorjahr; Der europäische Markt hat Zertifizierungsbarrieren durch Technologieverbesserungen bei Kohlefaserprodukten durchbrochen, wobei der Schwerpunkt auf der Gewinnung von Kunden für die Modifikation von Sportmotorrädern liegt. Ziel ist es, den Anteil an High-End-Produkten bis 2025 auf 25 % zu steigern.

2.Kundenbeziehung und Mehrwertdienste

Abgestuftes Servicesystem: Für OEM-Kunden ist ein professionelles technisches Team im Werk stationiert, um die Montagekompatibilität der oberen Verbindungsplatte und der Vordergabel vom Designende an zu optimieren und so die Produktkompatibilität und Produktionseffizienz zu verbessern; Wir richten uns an Kunden im After-Sales-Markt und bieten den branchenführenden Service „3 Jahre extrem lange Garantie + 48 Stunden schnelle Wiederbeschaffung“, um eine effiziente Reaktion auf den Austausch von Teilen zu gewährleisten. Erstellen Sie für langfristige strategische Partner regelmäßig ausführliche Marktanalyseberichte, die Kerndaten wie Markttrends in Zielregionen (z. B. eine jährliche Wachstumsrate von 37 % für spezielle Anschlussplatinen für Elektromotorräder), den Vergleich technischer Parameter der Wettbewerber und Schwankungen der Lieferkettenkosten abdecken und den Kunden eine genaue Entscheidungsgrundlage für die Formulierung von Beschaffungsstrategien bieten.
